電液伺服萬能鋼絞線試驗機GAW
主要概述
◆微機控制電液伺服萬能材料試驗機采用伺服電機+高壓油泵加載，主體與控制框分置的設計。具有操作簡潔方便、工作穩定優良、加力平穩、試驗精度好的特點。適用于金屬、水泥、混凝土、塑料、卷材等材料的拉伸、壓縮、彎曲和剪切試驗。是工礦企業、商檢仲裁、研究單位、大專院校、工程質量監督站等部門的理想試驗檢測儀器。
機械結構原理
◆本設備主體部分由支撐架，機座，絲桿及移動橫梁（下鉗口座）組成。工作框架由工作油缸、活塞、臺板、支架及上橫梁（上鉗口座）組成。其工作原理為：由高壓油泵通過伺服電機轉速調節流量，向工作油缸供油，通過活塞活動，推動臺板和上橫梁（上鉗口座）向上運動，進行試樣的拉伸或壓縮試驗。
◆拉伸試驗在主機的上橫梁與移動橫梁之間進行，壓縮試驗在主機的臺板與移動橫梁之間進行。試驗空間的調整通過驅動機構(升降電機、鏈輪、鏈條等)驅動雙絲桿同步旋轉使移動橫梁升降達到。
油源組成：
◆試驗機測控系統
◆油泵,電機及電器
◆鑲嵌式工業級電腦
◆傳感器
◆新增襯板（襯板具有良好的性能能、較較高強度、較較高韌性。試驗機在長期使用時，可效果優良減少夾具和物料直接沖擊和磨擦。）
◆內置鉗口（相較于老機型，能將實驗材料夾的更緊，不會打滑）
安裝
◆試驗機應安裝在清潔、干燥、無震動而且室溫為10℃—35℃的房間里，在試驗機的周圍應留出足夠的空間（≥0.7m）供試驗和維護用。試驗機的主體及控制柜應安裝在混凝土基礎上?；A(chǔ)尺寸根據外形及地基規定，留出地腳螺釘及其他電線安裝管道等裝置，基礎的上平面應用水平找正。

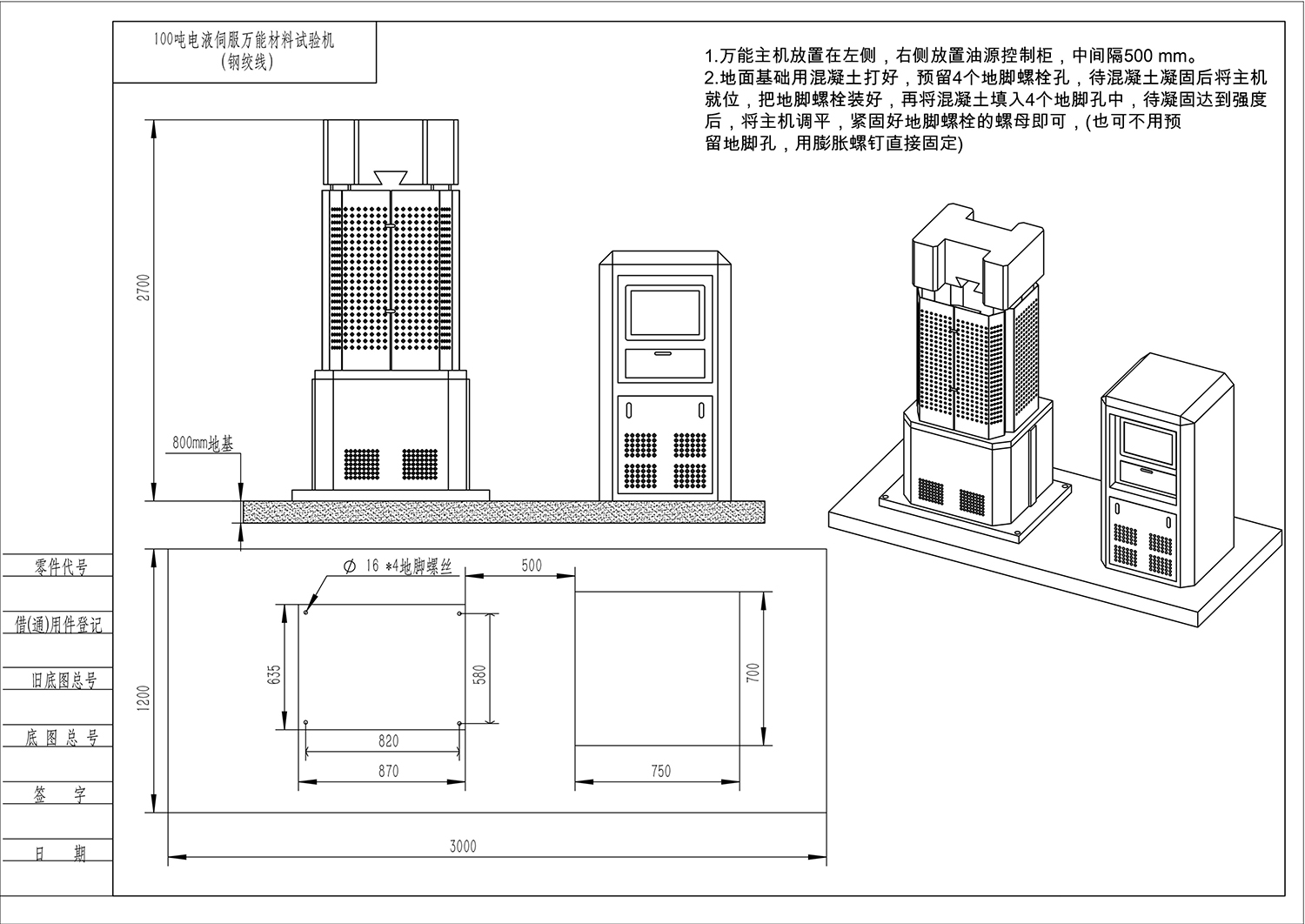

安裝基礎圖如表：
電氣安裝
◆本設備主體和控制柜之間的電氣采用航空插頭連接。通電前應打開控制柜后門，檢查各接線處有無脫落。確認設備已與供電線路連接后，按鉗口升、降，觀察下鉗口座的升、降動作是否與按鈕上所示的文字相符。
調試
◆仔細閱讀測力軟件使用說明書或軟件的安裝光盤。反復升降活塞，將油缸、油管內的空氣排凈（有液壓鉗口的應當把鉗口油管排除空氣后再擰上）。
◆在臺板上安裝球面下壓板，升降移動橫梁使上下壓板相距約20mm；
試驗鉗口工作狀態，夾緊能力（液壓鉗口主機）；
◆設定好加載速度，點擊運行使臺板上升，分三次緩慢加大壓力至滿量程的80%，90%，90%并持荷載30S。
操作與基本維護
◆本設備通常采用N46#抗磨液壓油，環境溫度過高時視情加入N68#抗磨液壓油增加粘度。試驗機各部分應經常擦拭干凈，對沒有噴漆的表面擦拭干凈后應用棉紗，沾上少量的機油再擦一遍，以防止生銹，雨季期間更應注意擦拭，不用時用防塵罩罩住以防塵土侵入?？刂乒裆纤谢铋T不應打開放置，以免塵土進入內部，影響測量機構的靈敏性。
◆長期頻繁使用可能導致油量減少或變質，應根據情況每隔3-6個月檢查一次油量。本設備停止運行15分鐘后，觀察控制柜前油窗，如油面低于油窗則添加同種液壓油至油窗中間位置；如油已變質，須換上新的液壓油。
◆頻繁使用本設備做拉伸破斷試驗可能導致部分緊固件松動。應當經常檢查以下部位緊固情況：上橫梁和移動橫梁前后各有兩塊（共8塊）L塊壓板起鉗口卡板導向作用，每塊壓板各用2-3只螺絲固定；每6個月檢查一次絲桿驅動鏈條的松緊程度，相應調整漲緊輪位置（需拆下主體下部圍板后進行）；上橫梁和移動橫梁上各有2只裝置鉗口用的鉗口卡板，是本機的重要零件，應當根據使用情況經常去除鉗口卡板與上橫梁接觸面上的雜物，以免拉毛接觸面。
◆方法是：拆除移動橫梁一側的壓板，取出鉗口卡板，用油抹布分別將鉗口卡板和橫梁的接觸面去除干凈，涂上適量黃油與石墨的混合油脂，裝回鉗口卡板后擰緊壓板的固定螺絲。
油管連接
◆按油管編號連接橡膠軟管：1—1，2—2…………7—7；
◆液壓夾頭夾緊機構的控制，由移動磁性控制盒、上夾緊、上松開、下夾緊、下松開和鉗口上升、鉗口下降六個按鈕組成。
◆溢流閥的工作壓力調整，溢流閥位于測力機鉗口控制集成塊側面，用8mm內六角調節壓力調節螺栓。
產品售后服務
◆產品發貨前用戶需要預澆好混凝土基礎（我公司會預先提供基礎圖）；產品到用戶現場后，用戶負責產品的接收、就位、安裝，并準備好電源。然后通知公司客戶服務部派人員調試。派專注人員到現場對產品進行調試，并對操作人員進行培訓。
◆根據技術協議規定驗收合格后進入免費保修期。產品免費保修服務期限為一年。
終身維護服務，僅收取配件材料費、人工費、差旅費。
◆對于用戶的咨詢和投訴，立刻給予回復響應；當天提供問題解決方案；需要時24～72小時內安排去用戶現場解決問題。
標準測控系統
◆GAW全伺服閉環控制系統；
◆微機控制電液伺服萬能試驗機一對一試驗軟件(中文版)；
◆19寸工控電腦一臺；
標準試驗器具
◆Φ170或者Φ200壓縮試驗夾具一套。
◆鋼絞線一對一夾塊1套
技術參數
| 型號： | GAW-1000B | 試驗機級別： | 1級 |
| 抗壓大的試驗力： | 1000kN | 主機結構形式： | 六立柱主機結構 |
| 中梁升降速度（mm/min）： | 320 | 壓縮面大的間距： | 900 |
| 拉伸大的間距： | 1000 | 活塞行程： | 200 |
| 油源柜重量： | 160 | 圓試樣夾持直徑： | Φ13-Φ40 |
| 扁試樣夾持厚度： | 0-40 | 彎曲試驗支點大的距離： | 300 |
| 上下壓板尺寸： | Φ225 | 主機外形尺寸： | 870×635×2700 |
| 油源柜尺寸： | 550×500×1200 | 主機重量： | 2400 |
| 電機功率（kW）： | 1.5 | 鋼絞線夾具一套/ | Φ15.2/ |
