萬能材料試驗機WE-300B
?產品簡介
?WE-300B型電液式萬能材料試驗機是采用了液壓動力源驅動，采用智能測控儀表對試驗數據采集處理，其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成，大的試驗力300kN，試驗機準確度等級優于1級。
?WE-300B型電液式萬能材料試驗機可以滿足國家關于金屬拉伸試驗規定中的標準試驗要求，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度等性能指標。
?該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。
?該試驗機主機的設計考慮了擴展裝配其它夾具以完成多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量?jī)x等可做混凝土及水泥樣塊試驗。
?該試驗機及配件符合GB/T228、GB/T2611、GB/T3159標準要求。
?產品特點
?試驗機主機
?試驗機是六立柱框架結構，主油缸下置，主體結構由底座、油缸、活塞、壓力傳感器、升降電機、平臺、絲杠、光杠、上下橫梁等零部件組成。底座上安裝有絲杠驅動和傳動機構，通過絲杠轉動帶動下橫梁上下移動來調整試驗空間。下橫梁中裝有盤簧緩沖裝置，可效果優良取消絲杠與螺母間的傳動間隙，并在試樣拉斷時起到良好的緩沖作用。
?試驗機設計在美觀、便捷、安然方面有充分考慮，例如：系統油路壓力小于25Mpa，既保護了油路的安然性又延長了油路中各零部件的使用壽命；平臺上方配置較較高韌性防護網，在試驗空間與操作者之間形成隔離，能夠效果優良保護操作者安然；光杠、角板表面鍍鉻拋光，美觀、防銹。
?試驗機主機平臺下的安裝有抽出式數字位移傳感器(采用光電編碼器制作的抽出式數字位移傳感器)一般做為主活塞位置控制使用。對變形量大的的材料，該傳感器亦可做測量用。該傳感器具有準確度和分辨力高、抗震抗干擾能力好、重復性好等特點。
?主機結構件采用球墨鑄鐵細致加工制成，立柱及傳動件采用性能穩定合金結構鋼細致制作，經嚴格的檢驗和優良地裝配，整機不僅整體剛性強而且穩定性好，上下夾頭中心線與試驗機拉力軸線同軸度為3%（很大優于國標小于12%的要求）。
?試驗機油源柜
?整體式油源柜，由液壓泵站、油源控制、測控儀表等組成一體，內置油泵輸出穩定、噪音低，油源柜集成度好，占地面積小，且操作、觀測方便。
?油源系統采用扭矩及轉速穩定的電機與泵，運轉時噪音聲級低于65dB（國標：低于75dB）。
?測控系統
?測控系統采用口碑優良的32位ARM技術，加以24位精度適宜AD和大容量?jī)?nèi)存，具有測量精度好、響應較快穩定、控制速度適宜和穩定等特點。
?測力儀采用圖形液晶顯示器，試驗結果以直觀的文字、圖形方式進行顯示、保存及打?。ㄎ⑿蜔崦舸蛴C(jī)）；用戶操作方面采用了漢字顯示的多層菜單結構，功能優良、操作方便，并且加入了對操作的容錯處理，如力值傳感器AD值、單位、零點、校準值；可計算大的力、屈服力、大的變形等試驗參數。
?測控系統可與PC相連，安裝上機位軟件后，電腦與控制器同步顯示力值、位移、變形等參數。
?測控系統具有多種限位保護功能，如：力值過載保護、上限位保護、故障自檢、力傳感器未接或過載、力傳感器未標定等。
?產品技術參數
| 型號規格 | WE-300B |
| 大的量程（KN） | 300 |
| 示值準確度 | 1級 |
| 壓縮面大的間距 | 600 |
| 拉伸大的間距 | 700 |
| 活塞行程 | 200 |
| 圓試樣夾持直徑 | Ф10-32 |
| 扁試樣夾持厚度 | 0-20 |
| 彎曲試驗支點距離 | 0-300 |
| 加荷控制方式 | 手動 |
| 試件夾持方式 | 手動 |
| 主機外形尺寸 | 800×620×1870 |
| 油源柜尺寸 | 550×500×1200 |
| 整機功率 | 1.1 |
| 主機重量 | 1500 |
?產品售后服務
我公司鄭重深受，將按照以下條款提供優良和完善的售后服務：
?協助調試。我公司專注技術人員協助安裝、調試、詳細介紹設備的使用、維護方法、注意事項。
?我公司對設備操作及維修人員進行技術培訓，保護操作人員全部掌握設備的正確使用方法。
?我公司產品實行“質量三包”，質量保護期一年，終身服務。在質量保護期內，對由于設計、制造、工藝或材料的缺陷所發生的故障負責，并免費修理和更換有缺陷的零件或整機。質量保護期過后，硬件更換核收成本費用，計算機軟件終身免費升級。
?備件供應及服務。在用戶正確維護和使用設備、配件的情況下，質保期內我公司免費更換有質量問題的零件，并長期優惠供應用戶所需的合格的備品備件。
?我公司提供以下技術資料兩份（合同生效一周之內一份，另一份隨機提供）：產品安裝說明、操作使用說明書、裝箱清單
?合同生效三日之內提供相關的電氣及土建等資料。
?其它未盡事宜，另行協商解決。
?用戶準備條件
?要求盡可能明確試驗所參考執行的試驗方法標準細則。
?提供在本機上完成試驗的試樣，供產品測試和出廠檢驗。
?負責產品的收貨、儲運、就位。
?聯系當?shù)赜?jì)量部門對設備進行計量。

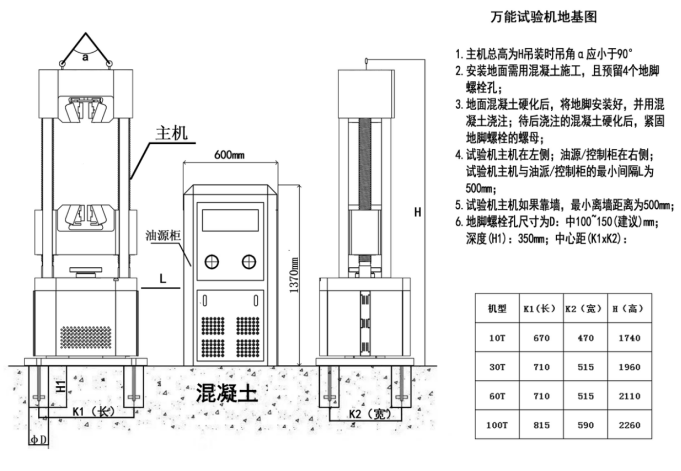

?設備安裝所需的空間及地基，電源等。
?環境溫度25℃以下L-HM46號抗磨液壓油40升；環境溫度25℃以上L-HM68號抗磨液壓油40升
