主要概述

◆微機控制電液伺服壓力試驗機采用主體與控制框一體的設計。具有操作簡潔方便、工作穩定優良、加力平穩、試驗精度好的特點。適用于水泥、混凝土、等材料壓縮試驗。測試混凝土和混凝土制品在規定條件下的抗壓強度，能夠?qū)炷恋目箟簭?qiáng)度、彈性模量等進行分析和測定。廣泛應用于建筑、道路、橋梁、地質、煤礦、航空等行業。是工礦企業、商檢仲裁、研究單位、大專院校、工程質量監督站等部門的理想試驗檢測儀器。

技術參數

◆試驗機大的試驗力2000kN

◆測力范圍200-2000kN

◆活塞大的行程200mm

◆上下壓板尺寸Φ300mm

◆上下壓板大的間距320mm

◆框架左右大的間距400mm

◆示值精度0.5級

◆電機功率2.3kW

◆主機尺寸（長×寬×高）：1070×500×1260mm

◆凈重Kg：1100kg

油源組成：

◆全新專注試驗機測控系統

◆DS型徑向柱塞泵，伺服電機（靜音）

◆控制柜

◆工控嵌入式電腦

◆輪輻傳感器

安裝

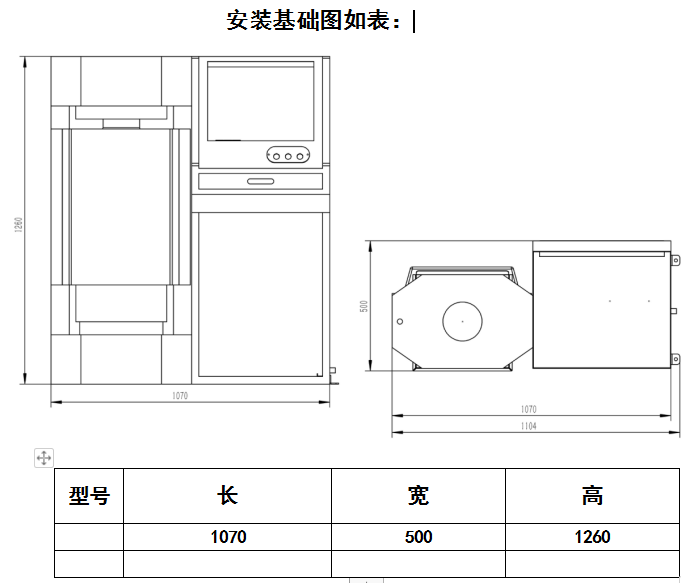

◆試驗機應安裝在清潔、干燥、無震動而且室溫為10℃—35℃的房間里，在試驗機的周圍應留出足夠的空間（≥0.7m）供試驗和維護用。試驗機的主體及控制柜應安裝在混凝土基礎上。基礎尺寸根據外形及地基規定，基礎的上平面應用水平找正。

結構簡介

◆整體鑄造框架結構，上、下橫梁合成一體?；钊o(hù)板與油缸間裝有防塵罩，活塞護板上裝有料盤作為試件壓碎后排屑之用，裝在下橫梁上中間的雙向油缸和活塞是本機的主要零件，兩者都須經研磨，具有特定的配合間隙，支撐起承壓部分?？刂瓶虿糠旨半姍C(jī)泵、油箱等。

◆按照下壓板上的定位刻線，將試件放在下壓板的中心，并按試件的大小，調節升降活塞至適當高度。

◆接通電源，按下啟動油泵按鈕，打開軟件點開始，使活塞浮起。

◆設置好試塊大小尺寸，加載速率，進行加荷試驗。加荷時應平穩勻速，當測力儀數值突然變小時，表示試件已被壓碎。

◆軟件操作方法詳見?測力系統操作手冊?。

◆當不再做試驗時，關閉電腦，切斷電源。

◆雙向油缸活塞快升快降，輪輻傳感器0.5級靜音油泵。

電氣安裝

◆本設備220V供電。通電前應打開控制柜后門，檢查各接線處有無脫落。確認設備已與供電線路連接后，啟動油泵，設定好加載速度，點擊運行分三次緩慢加大壓力至滿量程的60%，80%，90%并持荷載30S。

標準測控系統

◆全新專注試驗機測控系統一套；

◆配徑向柱塞泵，伺服電機。

◆輪輻傳感器一只（0.5級）

◆精度適宜數字閥一套

◆工控嵌入式電腦一臺

◆整體框架主機一臺

產品售后服務

◆產品發貨前用戶需要預澆好混凝土基礎（我公司會預先提供基礎圖）；產品到用戶現場后，用戶負責產品的接收、就位、安裝，并準備好電源。然后通知公司客戶服務部派人員調試。派專注人員到現場對產品進行調試，并對操作人員進行培訓。

◆根據技術協議規定驗收合格后進入免費保修期。產品免費保修服務期限為一年。

終身維護服務，僅收取配件材料費、人工費、差旅費。

◆對于用戶的咨詢和投訴，立刻給予回復響應；當天提供問題解決方案；需要時24～72小時內安排去用戶現場解決問題。

◆在使用前需要進行檢查：油箱油標位置（當環境溫度為15±5°C，建議采用GB443-84N46，相當于30號抗磨液壓油；當環境溫度為25±5°C，建議采用GB443-84N68,相當于40號抗磨液壓油。
