主要概述

◆微機伺服抗折抗壓試驗機采用電腦控制自動液壓加載，主體與控制框一體的設計。具有操作簡潔方便、工作穩定優良、加力平穩、試驗精度好、抗折抗壓可同時試驗的特點。適用于水泥膠砂、混凝土抗折、等材料壓縮試驗。是工礦企業、商檢仲裁、研究單位、大專院校、工程質量監督站等部門的理想試驗檢測儀器。

技術參數

◆試驗機大的試驗力抗折10000N——抗壓300kN

◆測力范圍抗折100-10000N——抗壓10-300kN

◆活塞大的行程抗折60mm——抗壓80mm

◆示值精度≤±0.5％

◆電機功率0.75kW

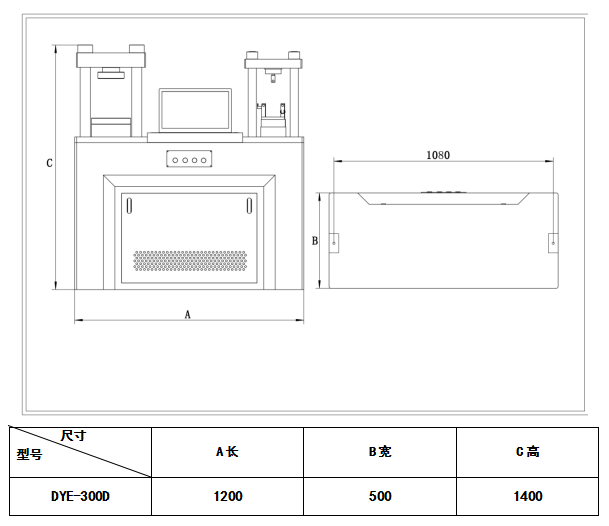

◆機器尺寸1200×500×1400mm

◆凈重Kg：500kg

油源組成：

◆全新專注試驗機測控系統

◆高壓油泵

◆鍍鉻抗折抗壓夾具

◆17寸工控電腦

◆雙輪福負荷傳感器

安裝

◆試驗機應安裝在清潔、干燥、無震動而且室溫為10℃—35℃的房間里，在試驗機的周圍應留出足夠的空間（≥0.7m）供試驗和維護用。試驗機的主體及控制柜應安裝在混凝土基礎上?；A(chǔ)尺寸根據外形及地基規定，基礎的上平面應用水平找正。

結構簡介

◆本機抗壓由機體、微機電液伺服測控系統、抗折有電子油缸，電子伺服系統等主要部分組成。

◆承壓部分是框架結構，二根支柱用螺母把上、下橫梁開關成一體，緊固在臺板上?；钊o(hù)板與油缸間裝有防塵罩，活塞護板上裝有料盤作為試件壓碎后排屑之用，裝在下橫梁上下中間的油缸和活塞是本機的主要零件，兩者都須經研磨，具有特定的配合間隙。支撐部分由臺板、底板及2根立柱固定起來，支撐起承壓部分、控制框部分及電機泵、油箱等。

◆油泵和電機連接后直接固定在油箱上，油箱放置在機架底板上。電機分別安裝在控制柜下部，控制柜固定在臺板上，

◆微機電液伺服測控系統,具有力閉環控制功能，能夠?qū)崿F(xiàn)恒加荷速率加載或等應力速率加載?？刂凭群谩?yōu)良性好，滿足GB、ISO、ASM等標準對水泥、混凝土等材料的試驗要求，尤其適用于需要長時間連續工作的試驗場所。

電氣安裝

◆本設備為380V供電。通電前應打開控制柜后門，檢查各接線處有無脫落。確認設備已與供電線路連接后，啟動油泵，設定好加載速度，點擊運行分三次緩慢加大壓力至滿量程的60%，80%，90%并持荷載30S。

標準測控系統

◆全新專注試驗機測控系統；

◆17寸工控電腦；

產品售后服務

◆產品發貨前用戶需要預澆好混凝土基礎（我公司會預先提供基礎圖）；產品到用戶現場后，用戶負責產品的接收、就位、安裝，并準備好電源。然后通知公司客戶服務部派人員調試。派專注人員到現場對產品進行調試，并對操作人員進行培訓。

◆根據技術協議規定驗收合格后進入免費保修期。產品免費保修服務期限為一年。

終身維護服務，僅收取配件材料費、人工費、差旅費。

◆對于用戶的咨詢和投訴，立刻給予回復響應；當天提供問題解決方案；需要時24～72小時內安排去用戶現場解決問題。

◆在使用前需要進行檢查：油箱油標位置（當環境溫度為15±5°C，建議采用GB443-84N46，相當于30號抗磨液壓油；當環境溫度為25±5°C，建議采用GB443-84N68,相當于40號抗磨液壓油。
